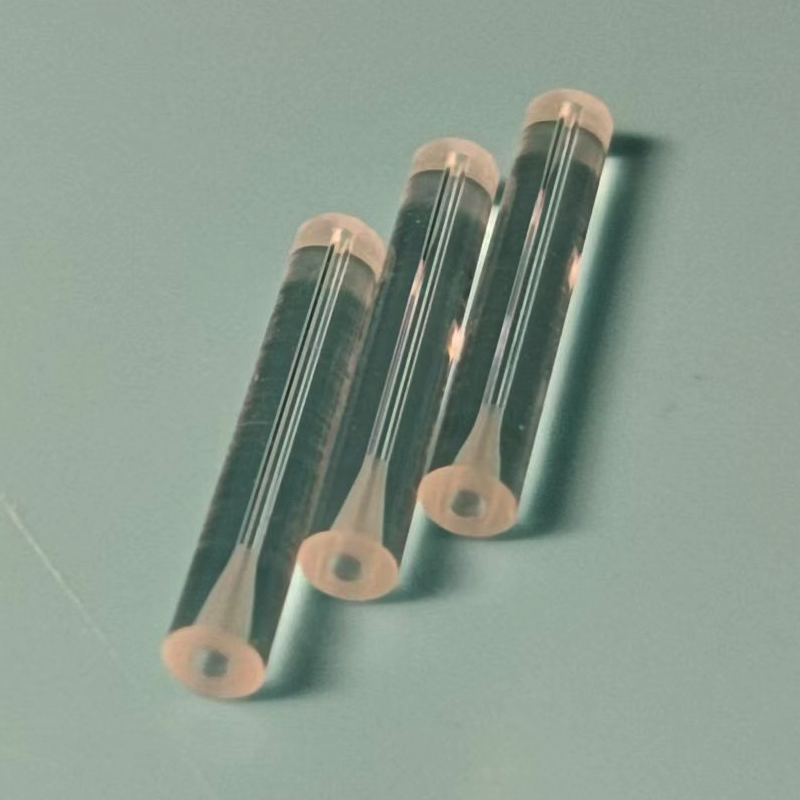

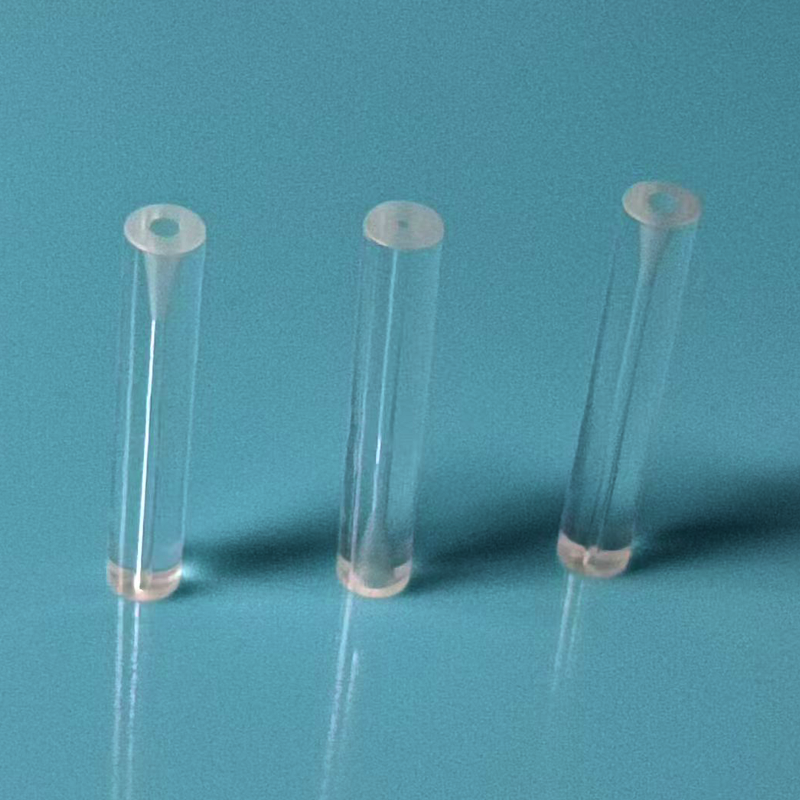

Tubes en verre quartz à extrémité élargie de 2x0,25x12 mm pour la protection des fibres optiques
| Lieu d'origine | Chine |
|---|---|
| Numéro de modèle | QT-FT-2x0,25x12 |
Détails sur le produit
| Matériel | Silice fondue de haute pureté (SiO2 > 99,99 %) | Diamètre extérieur | 2mm |
|---|---|---|---|
| Épaisseur de paroi | 0,25 mm | Longueur | 12mm |
| Température de fonctionnement maximale | 1100°C | Conception de tube | Cloche évasée (une extrémité agrandie) |
| Mur intérieur | Alésage lisse, précision, extrémités sans bavure | Résistance chimique | HF, acides forts et alcalis, solvants organiques |
| Transmission | Gamme UV-Visible | Pureté | Aucune précipitation d'ions métalliques |
| Application | Manchon de connecteur de fibre, protection d'épissure par fusion, gestion de fibre multicœur | ||
| Mettre en évidence | tube de verre quartz à extrémité élargie,tube de verre quartz de 2x0,25x12 mm |
||
Description de produit
Présentation du produit
LeTube de protection en fibre évasée en quartz(OD2 mm x paroi 0,25 mm x longueur 12 mm) est un micro-composant de précision conçu pour la protection des fibres nues dans les appareils de communication optique. Fabriqué à partir de silice fondue de haute pureté (SiO2 > 99,99 %), il présente une conception évasée unique en forme de cloche qui combine une insertion douce des fibres avec un verrouillage sécurisé — protégeant les fibres nues délicates des dommages mécaniques, des contraintes thermiques et de la contamination environnementale.
Conception de base : structure en forme de cloche évasée
| Fonctionnalité | Avantage |
|---|---|
| Entrée évasée (grande extrémité) | Guide le filetage des fibres en douceur, éliminant la résistance à l'insertion et empêchant l'abrasion du revêtement |
| Extrémité étroite de verrouillage (petite extrémité) | Maintient la fibre en position, évitant ainsi la rupture du noyau induite par l'arrachement et la flexion. |
| Extrémités de précision sans bavures | Élimine le risque de coupure du revêtement de fibres sur les bords tranchants des tubes |
Principales fonctionnalités
- Résistance aux températures élevées de 1 100 °C :Remplace les manchons thermorétractables conventionnels dans des conditions thermiques extrêmes, idéal pour les stations de base industrielles et les sous-stations électriques
- Forte résistance aux acides et aux alcalis :Durabilité chimique exceptionnelle contre les environnements corrosifs, garantissant une protection à long terme dans des conditions difficiles
- Haute pureté sans précipitation de métal :SiO2 > 99,99 % sans lixiviation ionique, préservant l'intégrité du signal dans les chemins optiques de précision
- Transmission UV :Excellente clarté optique pour le durcissement des adhésifs durcissables aux UV et l'inspection visuelle des fibres
- Alésage de précision et paroi intérieure lisse :Tolérance de diamètre serrée avec surface intérieure à faible friction pour un positionnement cohérent des fibres
Applications
| Application | Description |
|---|---|
| Connecteur de fibre et manchons en queue de cochon | Préinstallé à l'intérieur des connecteurs FC/SC/LC pour protéger les fibres contre les contraintes de traction et la rupture par flexion lors du branchement/débranchement ; idéal pour les modules optiques et les émetteurs-récepteurs |
| Protection des joints d'épissure par fusion | Le tube scellé encapsule les épissures par fusion pour isoler les dommages causés par la chaleur élevée, la graisse et l'humidité ; largement utilisé dans les stations de base industrielles à haute température et les sous-stations électriques |
| Gestion des fibres groupées multicœurs | L'ouverture évasée rassemble plusieurs fibres nues pour un acheminement soigné des câbles ; appliqué dans les répartiteurs optiques et les boîtes de distribution de fibres |
Avantages compétitifs
par rapport aux manchons thermorétractables :Résiste à une température de 1 100 °C contre une limite de ~200 °C ; le quartz transparent permet une inspection visuelle sans retirer le manchon ; zéro dégazage dans les environnements sous vide ou à haute température
par rapport aux viroles en céramique :Poids plus léger avec une dureté comparable ; Transparent aux UV pour le durcissement des adhésifs ; alésage de précision avec finition de paroi intérieure plus lisse ; plus rentable pour les déploiements à grand volume
par rapport aux tubes de protection en plastique :Stabilité thermique supérieure sans ramollissement ni déformation ; excellente résistance aux solvants organiques ; stabilité dimensionnelle à long terme sans jaunissement ni fragilisation
Caractéristiques
| Paramètre | Valeur |
|---|---|
| Matériel | Silice fondue de haute pureté (SiO2 > 99,99 %) |
| Diamètre extérieur | 2mm |
| Épaisseur de paroi | 0,25 mm |
| Longueur | 12mm |
| Température de fonctionnement maximale | 1100°C |
| Type de conception | Cloche évasée (une extrémité agrandie) |
| Résistance chimique | HF, acides forts et alcalis, solvants organiques |
| Mur intérieur | Alésage lisse, précision, extrémités sans bavure |
| Pureté | Aucune précipitation d'ions métalliques |
