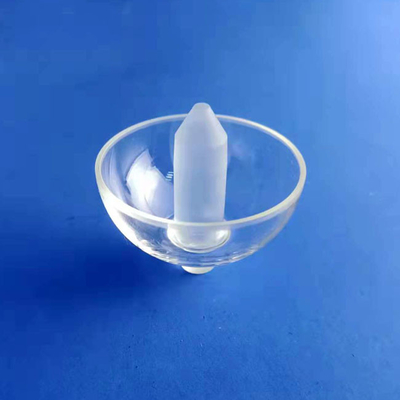

Résonateur hémisphérique en verre quartz optique pour gyroscope de résonateur hémisphérique 0,0005 mm

Résonateur hémisphérique au quartz pour résonateur hémisphérique gyroscope

Le gyroscope à résonance hémisphérique est composé d'un résonateur hémisphérique, d'un couvercle d'excitation et d'un sous-sol sensible.Ils sont tous faits de quartz fondu avec un facteur de qualité élevé et métallisés à la surfaceEn tant que partie sensible du gyroscope, le résonateur hémisphérique est le noyau du gyroscope.la précision de position et la qualité de la surface sont les facteurs les plus importants affectant la précision et les performances du gyroscope à résonance hémisphériquePlus la précision d'usinage du résonateur hémisphérique est élevée, plus il est proche de l'état de résonateur idéal et plus la précision du gyro est élevée.Le résonateur hémisphérique est fait de quartz fondu et est une coquille hémisphérique à paroi mince avec une tige de soutien centrale, d'un diamètre de φ 15 ~ 60 mm, d'une épaisseur de paroi généralement de 0,3-1,1 mm, d'une précision de surface < 0,5 mm, d'une concentricité de bille interne et externe < 0,5 mm, d'une rugosité de surface Ra < 0,025 mm,et la valeur du facteur de qualité Q est supérieure à 107Le résonateur sphérique hémisphérique de forme spéciale nécessite une précision de surface élevée et une concentricité des sphères intérieure et extérieure, et la précision atteint le niveau sous micron.En raison de la dureté et de la fragilité du verre quartz, facile effondrement des bords, fissuration et fragilité dans le traitement, et technologie de traitement spéciale, la méthode de traitement conventionnelle des éléments optiques sphériques n'est pas applicable,le taux qualifié est très bas, et le traitement est très difficile.

Après des années d'accumulation technique, nous pouvons produire avec succès cette pièce avec une grande précision.

Riche expérience dans l'industrie du verre au quartz

Nous avons plus de 25 ans d'expérience dans l'industrie du traitement du verre au quartz.et les instruments à quartz, etc.Selon l'application du produit, nous avons une bonne compréhension des propriétés du matériau et adaptons le matériau approprié à l'application du produit.

Forte force technique dans le traitement et l'application

ZKTD est un fabricant de haute technologie spécialisé dans la production et la personnalisation de produits en verre quartz et de produits en verre optique.une forte capacité d'innovation et une qualité de produit stable;Notre méthode de traitement est riche, le dessin du verre, le traitement à froid et thermique, l'usinage de micro-taille, la haute précision et la difficulté de processus, la combinaison de plusieurs méthodes de traitement,qui garantissent que notre produit est excellent sous tous les aspects.

Intégrité et assurance qualité

Nous sommes bien connus dans l'industrie du verre au quartz.le fondement du statut et le fondement du développementGrâce à des efforts inlassables et à l'amélioration continue, nous avons créé une bonne plateforme de fabrication de verre optique pour les clients.
